CasaEnergetica per ATM Azienda Trasporti Milanesi

Le pensiline del nuovo deposito autobus ATM in viale Sarca a Milano raggiungono un'area di oltre 13000 mq. Installando un impianto fotovoltaico su parte di quest'area si ottiene, oltre al beneficio economico, un risparmio sui materiali edili che vengono sostituiti dai pannelli e una redditività data dalla vendita dell'energia prodotta dall'impianto. Il ricorso a tale tecnologia nasce dall'esigenza di coniugare:

Gli impianti fotovoltaici riducono la domanda di energia da altre fonti tradizionali contribuendo alla riduzione dell'inquinamento atmosferico e delle emissioni di anidride carbonica.
L'impianto fotovoltaico studiato da CasaEnergetica© per ATM consente la riduzione di emissioni in atmosfera delle sostanze che hanno effetto inquinante e di quelle che contribuiscono all'effetto serra.

Fonte dei dati: Rapporto ambientale ENEL 2006

Il dimensionamento energetico di massima dell'impianto fotovoltaico connesso alla rete del distributore è stato effettuato tenendo conto di:

	- Disponibilità di spazi sui quali installare l'impianto fotovoltaico - Disponibilità della fonte solare; - Fattori morfologici e ambientali (ombreggiamento e albedo);
Pensilina con fotovoltaico e tetto verde

La disponibilità della fonte solare per il sito di installazione è verificata utilizzando i dati "UNI 10349" relativi a valori giornalieri medi mensili della irradiazione solare sul piano orizzontale.
Per la località sede dell'intervento, ossia il comune di MILANO avente latitudine 45.4658°, longitudine 9.1900° e altitudine di 122 m. s.l.m., il valore della irradiazione solare annua sul piano orizzontale è pari a 1303.96 kWh/m² (Fonte dei dati: UNI 10349)

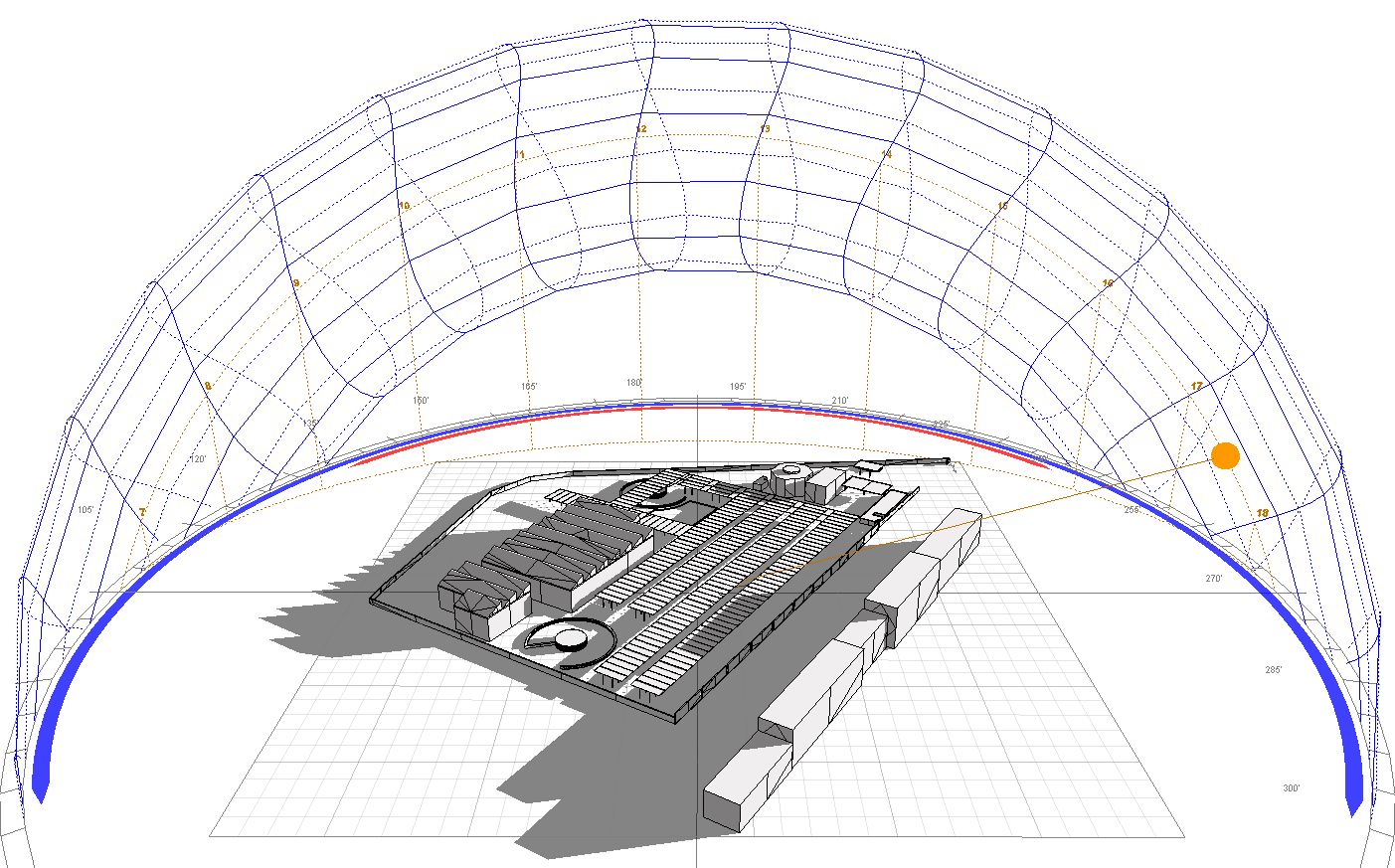

Analisi degli ombreggiamenti (nell'immagine 21 Marzo ore 17:30)

Gli effetti di schermatura da parte di volumi all'orizzonte, dovuti ad elementi naturali (rilievi, alberi) o artificiali (edifici), determinano la riduzione degli apporti solari e il tempo di ritorno dell'investimento. Nell'area di progetto il coefficiente di ombreggiamento, in funzione della morfologia del luogo, è pari a: 0,97. Valore molto valido, determinato dalla quasi totale assenza di ombre portate dagli edifici circostanti.
I pannelli fotovoltaici scelti sono di tipo monocristallino, alcuni semitrasparenti, di dimensioni standard di 600x1200mm e hanno una modularità che riesce ad adattarsi alla struttura architettonica della pensilina. I pannelli presentano un elevato rendimento energetico alle condizioni climatiche più svariate, un'ottima resa anche in caso di scarsa irradiazione solare e un coefficiente termico eccellente.

Pannello fotovoltaico monocristallino semitrasparente - Vista della copertura

La potenza dell'impianto è stimata pari a 784,00 kW e la produzione stimata di circa 1MWh di energia annua, derivata da 9800 moduli occupanti una superficie di 7056,00 m². I moduli sono orientati di 32° rispetto all'azimut e inclinati di 0° rispetto al tilt e sono fissi.
La completa integrazione dei pannelli con la struttura delle pensiline abbatte l'impatto ambientale e paesaggistico.
Uno dei principali vantaggi di un impianto fotovoltaico è la scarsa manutenzione che richiede. Attualmente la vita utile di un impianto varia tra i venti e trenta anni, a fronte di un tempo di ammortamento di 11-12 anni. La legge italiana incentiva l'uso del fotovoltaico tramite un contributo in euro per 20 anni per ogni kilowattora di energia prodotta tramite impianti connessi a rete (Conto Energia DM 19.02.07). I contributi erogati variano a seconda della potenza dell'impianto e della sua integrazione architettonica.
La tariffa incentivante base è determinata in base all'art. 6 del D.M. 19 febbraio 2007 così come modificato dalla Legge 24 dicembre 2007, n. 244 (Legge finanziaria 2008) ed è riconosciuta per un periodo di 20 anni a decorrere dalla data di entrata in esercizio dell'impianto.
Dati sintetici necessari ai fini dell'analisi dei ricavi

Tariffa incentivante calcolata secondo i valori del DM 19.02.2007 in vigore a Marzo 2010.

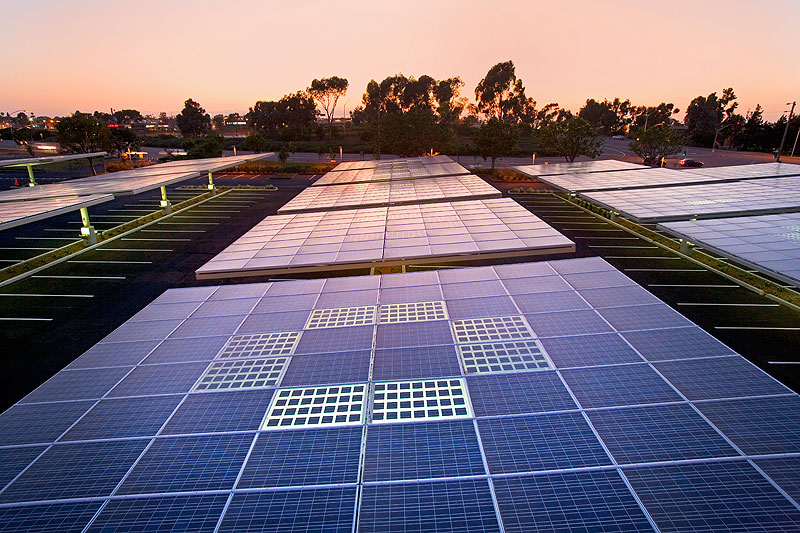

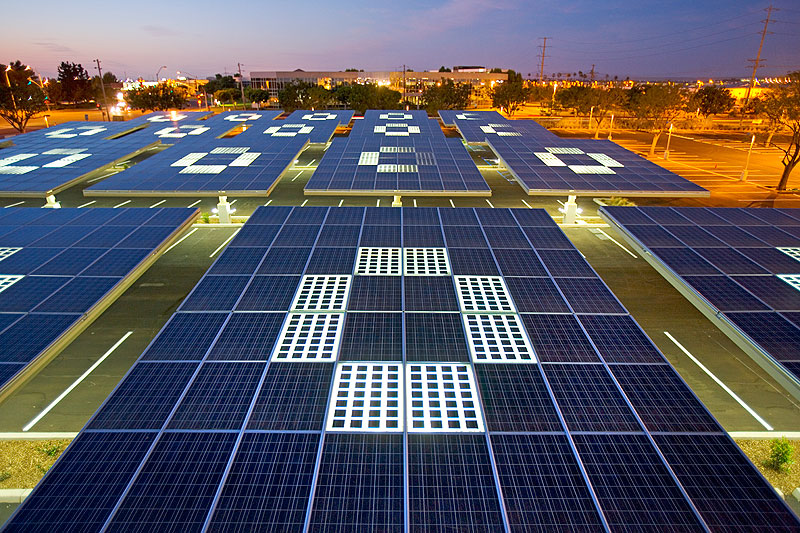

Esempio di solar park, SolarGrove®, San Diego
